ITALIANO
5. Utilizzo del kit di premontaggio
Il kit di premontaggio (PMK) permette di denire
la posizione del diffusore durante la costruzione
della parete prima della posa in opera dei
pannelli di cartongesso e facilita la stesura dei
cavi di collegamento nella giusta lunghezza. Il kit
comprende un elemento in plastica stampata che
denisce le dimensioni del foro necessario ad uno
specico modello di diffusore, due bande metalliche
perforate e quattro clip in plastica.
Per utilizzare il PMK, ssare come prima cosa le
bande metalliche a ciascun lato dello stampo in
plastica tramite le clip. Il pezzo così assemblato
può ora essere ssato all’intelaiatura della parete
tramite chiodi o viti in modo tale che l’elemento che
denisce la posizione del diffusore si trovi nel punto
previsto.
Quando il pannello in cartongesso verrà
successivamente posto in opera (dopo aver
opportunamente segnato sul lato a vista la posizione
del PMK), l’elemento in plastica che denisce le
dimensioni del foro necessario al montaggio del
diffusore servirà come guida interna, facilitando
così notevolmente il taglio dell’esatta apertura sul
pannello.

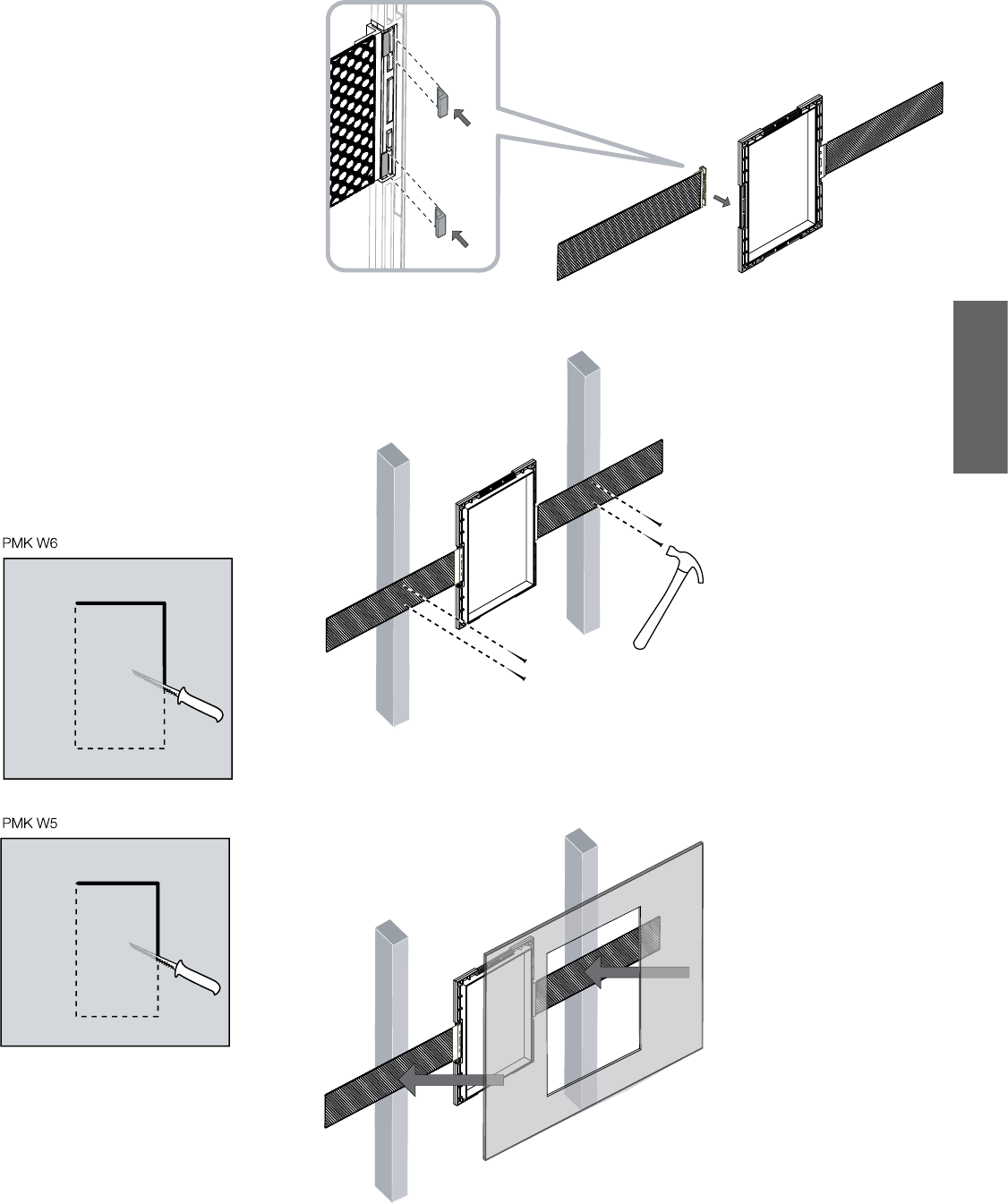

Le Figure da 6 a 9 illustrano l’installazione del kit di
premontaggio.
20
Figura 6
Montaggio delle bande metalliche
Figura 7
Fissaggio del PMK all’intelaiatura
Figura 9
Posa in opera del pannello in cartongesso
Figura 8
Dimensioni del foro per l’uso del PMK
189 mm
159 mm
234 mm 285 mm
