Installieren von Hardwareoptionen
HP ProLiant ML370 Generation 3 Server Setup- und Installationshandbuch 3-3
HP CONFIDENTIAL
Writer: Rob Weaver File Name: d-ch03 Installing Hardware Options.doc
Codename: Tiny Toons Part Number: 281992-042 Last Saved On: 1/2/03 4:48 PM
Komponenten auf der Frontblende
Abbildung 3-2 und 3-3 und Tabelle 3-2 und 3-3 veranschaulichen Komponenten auf
der Frontblende von Tower- und Rack-Server.
Tower-Server

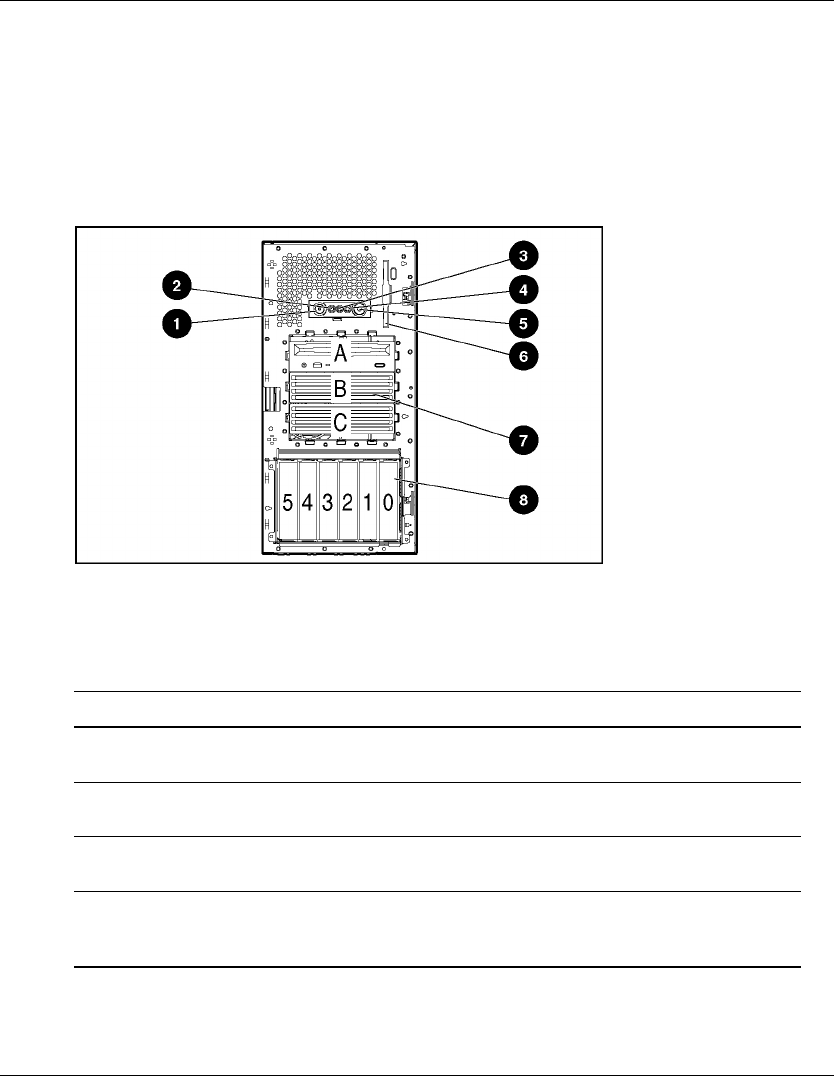

Abbildung 3-2: Komponenten auf der Frontblende des
Tower-Servers
Tabelle 3-2: Komponenten auf der Frontblende des Tower-Servers
Nr. Komponente Nr. Komponente
1 Geräteidentifikations-
schalter mit LED-Anzeige
5 Netz-/Standby-Schalter/LED-
BaugruppeAnzeige
2 LED-Anzeige für den
internen Systemzustand
6 Diskettenlaufwerk
3 LED-Anzeige für den
externen Systemzustand
7 Schächte für Wechsellaufwerke
4 LED für Verbindungs-/
Aktivitätsstatus des NIC
8 Schächte für Hot-Plug-SCSI-
Festplattenlaufwerke (SCSI-
IDs 0 bis 5)
