7
Português
d VIDEO OUT - VIDEO
Conexão com a entrada de vídeo composto
na TV.
e VIDEO OUT - Y Pb Pr
Conexão com a entrada de vídeo
componente na TV.
f FM ANTENNA
Conexão com a antena FM para recepção
de rádio.
Conectar à TV
Conecte o Home Theater diretamente a uma
TV por meio de um dos seguintes conectores
(da qualidade de imagem mais alta até a mais
básica):
a Vídeo componente
b Vídeo composto
Opção 1: Conectar à TV via YPbPr (vídeo
componente)
Nota
O cabo ou conector de vídeo componente
pode estar identi cado como Y Cb Cr ou
YUV .
(Cabo não fornecido)
Component Video Out
Component Video In
TV
4 Conectar o Home
Theater
Esta seção ajuda você a conectar o Home Theater
a uma TV e a outros dispositivos. As conexões
básicas do Home Theater com os acessórios
estão descritas no Guia de início rápido. Um guia
interativo abrangente está disponível no site
www.connectivityguide.philips.com.
Nota
Consulte a plaqueta de tipo na parte de trás
do produto para identi cação e classi cação
de alimentação el
étrica.
Antes de fazer ou alterar conexões, certi que-
se de que todos os dispositivos estejam
desconectados da tomada de alimentação.

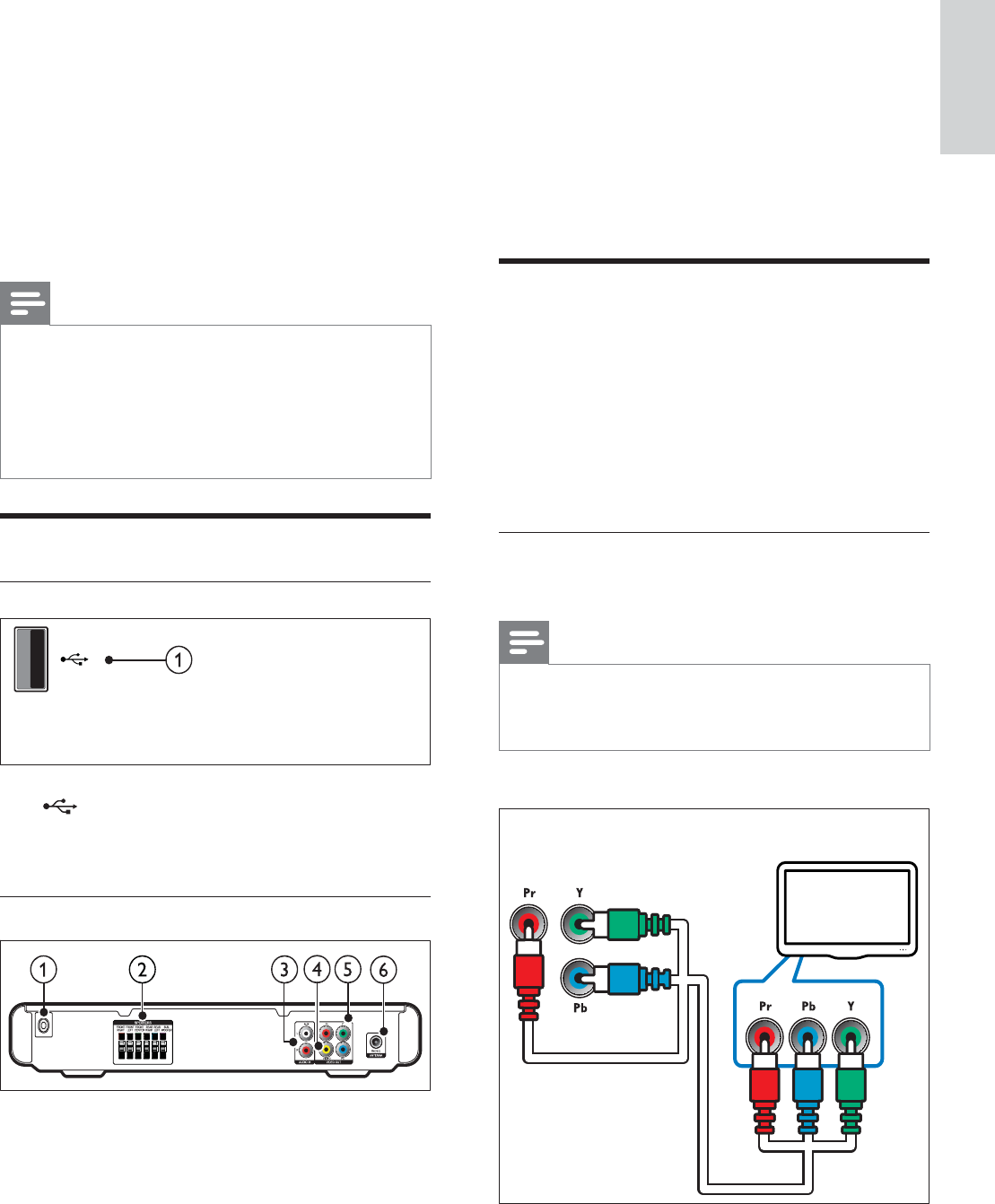

Conectores
Conectores laterais
a ( USB )
Entrada de áudio, vídeo ou imagem de um
dispositivo USB de armazenamento.
Conectores traseiros
a CORRENTE ELÉTRICA~
Conexão com a fonte de alimentação.
b SPEAKERS
Conexão com as caixas acústicas e o
subwoofer fornecidos.
c AUDIO IN-AUX
Conexão com a saída de áudio analógico na
TV ou em um dispositivo analógico.
PT-BR
