– 66 –
DEUTSCH
■ Den Ferritkern auf das Peripherieeinheit-Kabel klemmen und das Kabel in
einer Schleife verlegen, wie in Abbildung 3-2 gezeigt.
• Beim Anbringen des Ferritkerns darauf achten, nicht das Kabel zu beschädi-
gen.
• Der Ferritkern muß fest mit dem mitgelieferten Kabelband befestigt werden,
wie in Abbildung 3-3 und 3-4 gezeigt.
• Nicht vergessen, das Kabel in einer Schleife zu verlegen.

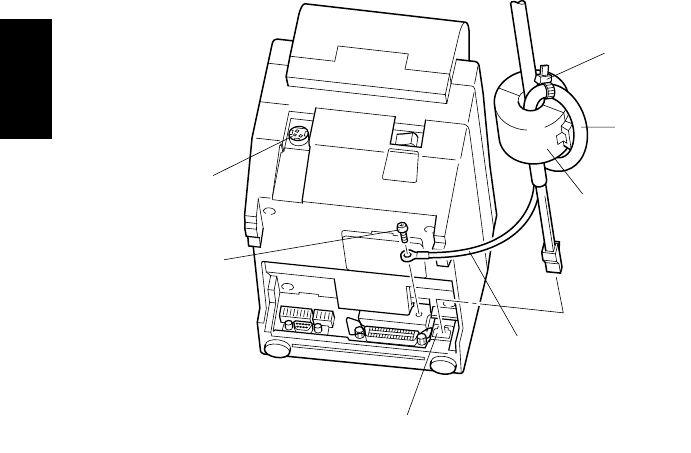

Abb. 3-5
Fastener
One loop
Ferrite core
Separate ground wire
Peripheral unit drive
circuit connector
Screw M3×4
Connector
Schraube M3×4
Peripheriegerät-Anschlußbuchse
Kabelband
Eine Schleife
Getrennter Erdungsdraht
Ferritkern
Anschlußbuchse
