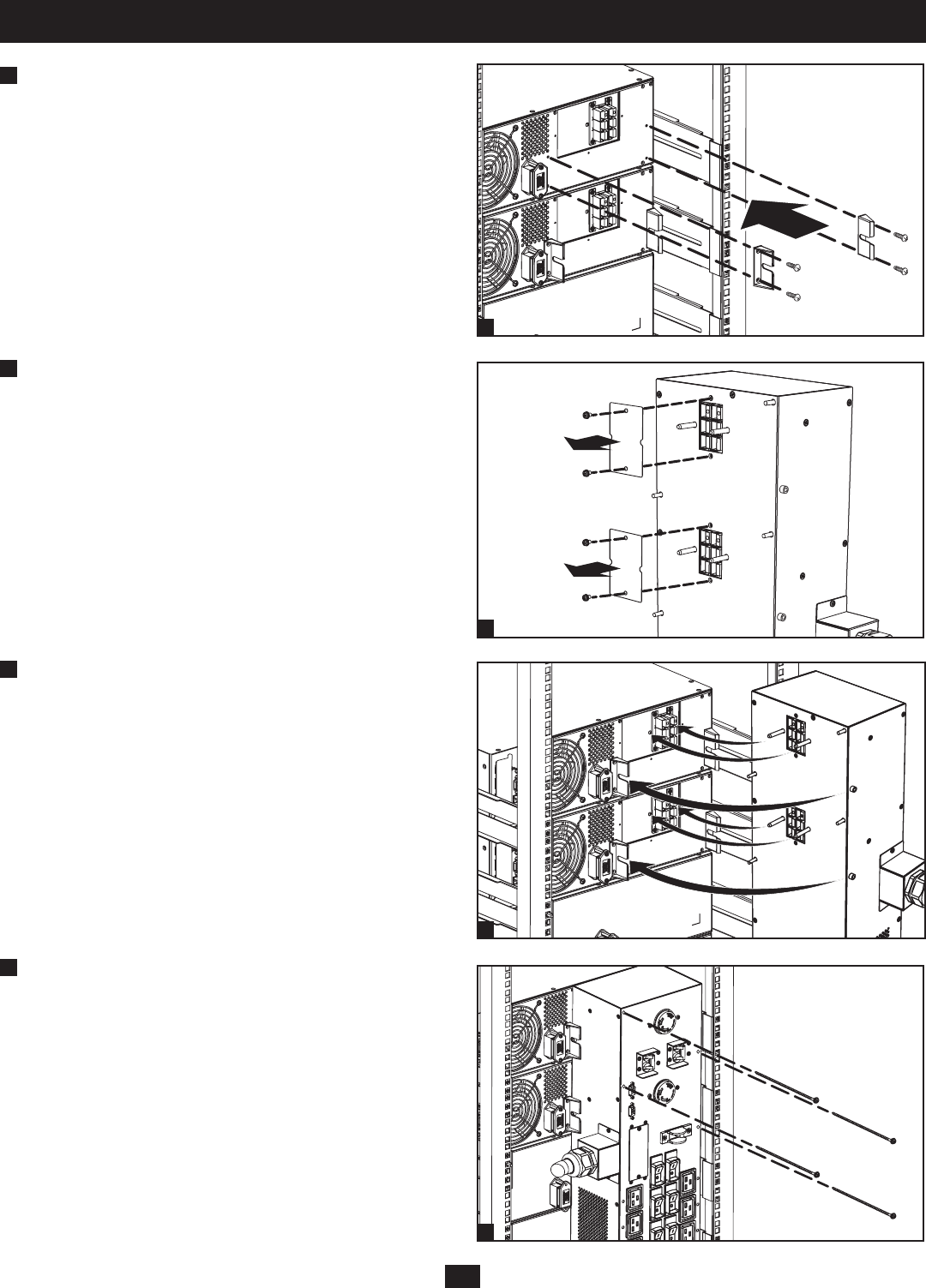

Montaje continuación
6
Una los 4 soportes guía de ubicación a los módulos de potencia (2
por módulo) usando los tornillos incluidos.
7
Quite los 2 tornillos de las tapas de las terminales para retirarlas y
deje al descubierto los contactos de la PDU.
8
Con los 4 pasadores de montaje como guía, deslice la PDU en los
soportes guías de ubicación en los módulos de potencia. Cuando
está alineada apropiadamente, los pasadores guía en la parte
posterior de la PDU tienen que encajar en los oricios de paso que
se encuentran en los módulos de potencia y se puede realizar una
conexión ja.
9
Conecte la PDU a los módulos de potencia ajustando los 4
tornillos.
