Instalacja
Zawartość opakowania:
- Przełącznik 16-Port - Instrukcja szybkiej - 3 przewody zasilające
10/100/1000 Mbps Switch instalacji
Przed przystąpieniem do pracy
Uwaga: Więcej informacji można znaleźć w sekcji Support na stronie internetowej
U.S. Robotics pod adresem http://www.usr.com/support.
Uwaga: Numer modelu to 7932. Przed rozpoczęciem instalacji przełącznika
16-Port 10/100/1000 Mbps Switch należy zanotować numer seryjny. Numer
seryjny znajduje się na naklejce na spodzie przełącznika 16-Port 10/100/
1000 Mbps Switch i na bocznej części opakowania. Aby uzyskać pomoc działu
pomocy technicznej, należy podać ten numer.

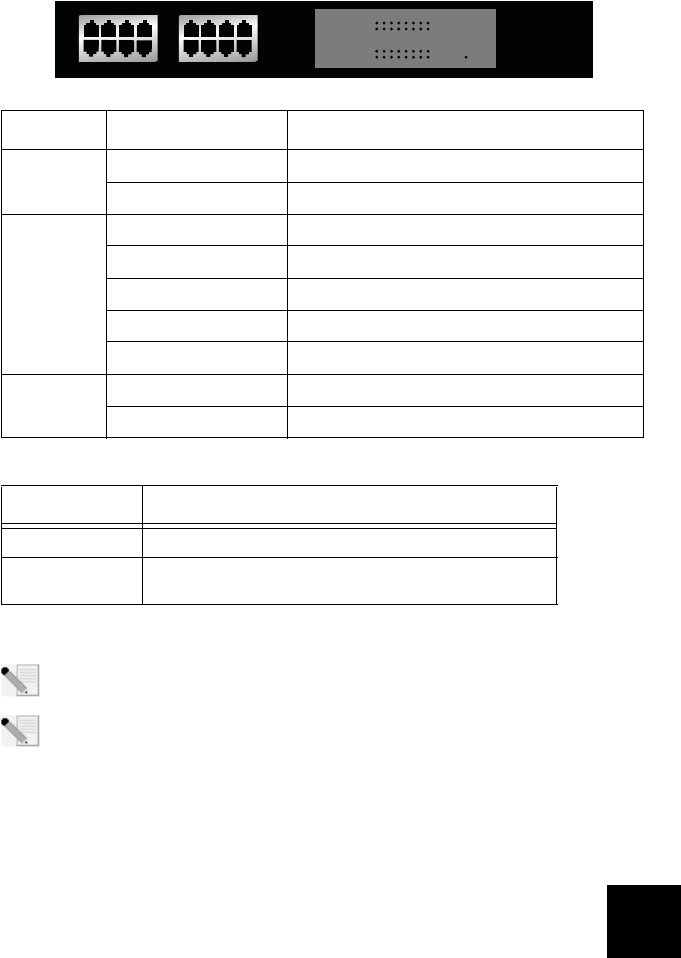

Diody LED Kolor Funkcja
Power Zielony — świeci się.Podłączone zasilane
Nie świeci się. Brak zasilania.
LINK/ACT 1-
16
(Każda dioda
odpowiada
jednemu
portowi LAN
z przodu
urządzenia.)
Zielony — świeci się.Połączenie z siecią LAN o szybkości 1000 Mb/s
Zielony — miga. Przesyłanie i odbieranie danych z szybkością 1000 Mb/s
Pomarańczowy — świeci się.Połączenie z siecią LAN o szybkości 10/100 Mb/s
Pomarańczowy — miga. Przesyłanie i odbieranie danych z szybkością 10/100 Mb/s
Nie świeci się.Brak połączenia
Duplex 1-16 Pomarańczowy — świeci się.Połączenie — pełny dupleks
Nie świeci się. Połączenie — połdupleks lub brak połączenia
Porty Funkcja
Porty LAN 1 do 16 Służą do podłączenia urządzeń sieci Ethernet do przełącznika.
100-240 VAC Gniazdo zasilania sieciowego 100–240 V; do podłączenia przewodu
zasilającego do przełącznika 16-Port 10/100/1000Mbps Switch.
9101112
1234
5
13 14 15 16
678
Link/Act
Duplex
Link/Act
Duplex
121110913141516
43215678
Power
U.S. Robotics
10/100/1000Mbps
16-Port Switch
