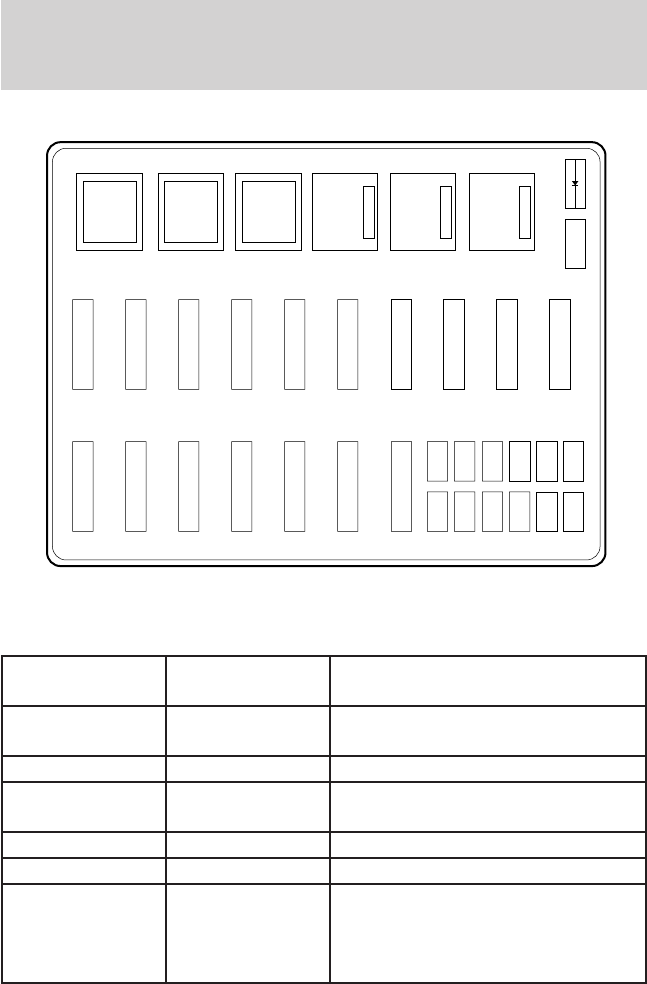

The high-current fuses are coded
as follows.
Fuse/Relay
Location
Fuse Amp
Rating
Description
1 20A* Trailer Tow Running Lamp Relay,
Trailer Tow Backup Lamp Relay
2 10A* Air Bag Diagnostic Monitor
3 30A* All Unlock Relay, All Lock Relay,
Driver’s Unlock Relay
4 15A* Air Suspension Service Switch
5 20A* Horn Relay
6 30A* Radio, Premium Sound Amplifier,
CD Changer, Rear Integrated
Control Panel, Sub-Woofer Power
(Fuse 3 & Fuse 5)
19 29
18 28
EEC
POWER
RELAY
FUEL
PUMP
RELAY
FRONT
WASHER
PUMP
HORN
RELAY
17 27
16 26
15 25
14 24
13
11 12
910
78
56
34
12
23
22
21
20
W/S/W
RUN/
PARK
W/S/W
HI/LO
Roadside emergencies
