EXIGENCES D’INSTALLATION
Outillage et pièces
OUTILLAGE NÉCESSAIRE :
Rassembler les outils et pièces nécessaires avant de commencer
l’installation.
Lire et suivre les instructions fournies avec les outils indiqués ici.
PIÈCES NÉCESSAIRES :
Panneau décoratif personnalisé—Voir “Dimensions du panneau
décoratif”.
Quincaillerie (Option)
PIÈCES FOURNIES :
Panneau décoratif personnalisé
Pour l’installation d’un panneau décoratif personnalisé,
l’installateur devra créer lui-même le panneau ou le faire réaliser
par un ébéniste qualifié. Pour les spécifications du panneau, voir
le dessin dimensionnel.
IMPORTANT :
■ L’épaisseur du panneau de bois doit être de ³⁄₄" (1,91 cm).
■ Le poids du panneau décoratif ne doit pas dépasser 20 lb
(9,07 kg).
■ Un panneau décoratif de poids supérieur à la limite
indiquée peut faire subir des dommages au réfrigérateur.
■ Avant de créer un panneau décoratif personnalisé,
déterminer la direction d’ouverture de la porte. Les cadres
décoratifs personnalisés ont des charnières spécifiques.
Un cadre conçu pour l’utilisation des charnières pour
ouverture à droite ne peut recevoir des charnières pour
ouverture à gauche. Voir “Panneau décoratif - Vue
arrière”.

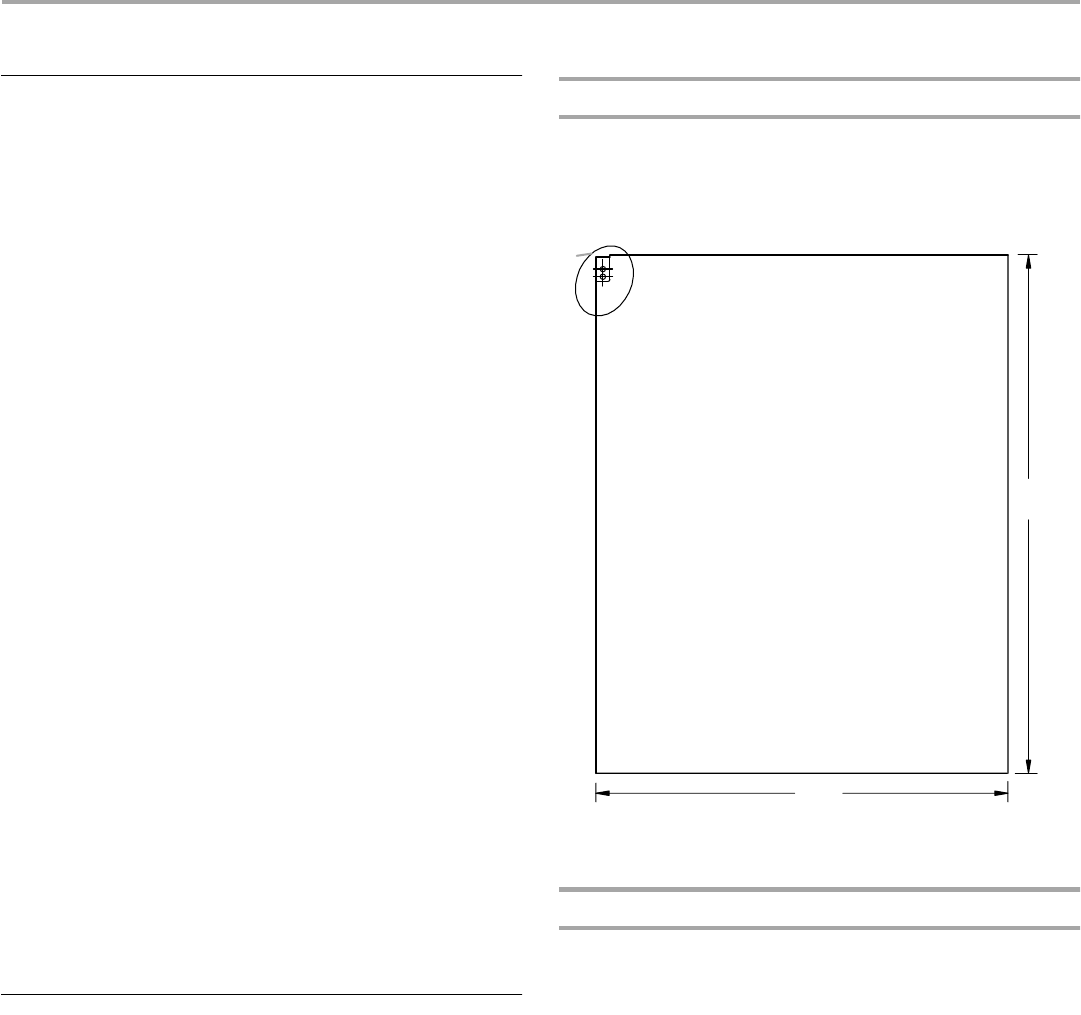

Panneau décoratif - Vue arrière
Pour la réalisation du panneau décoratif, utiliser les dimensions
indiquées. La vue arrière du panneau décoratif présente une
charnière pour ouverture à droite. Pour l’ouverture à gauche,
l’illustration serait symétrique. Pour les autres dimensions, voir
“Feuillure pour plaque de pivot”.
Feuillure pour plaque de pivot
1. Usiner le sommet et l’arrière du panneau décoratif pour créer
les feuillures pour la plaque de pivot - voir l’illustration.
■ Perceuse manuelle ou
électrique (liaison à la
terre correcte)
■ Foret de ⁷⁄₆₄"
■ Foret de ⁵⁄₁₆"
■ Fer à chanfrein
■ Foret n° 16
■ Foret n° 7
■ Clé Allen ⁷⁄₆₄"
■ Tournevis Phillips
■ Tournevis à lame plate
■ Ciseaux
■ Ruban adhésif de
masquage
■ Mètre-ruban
■ Vaseline
■ Cheville de nylon
8mm(2)
■ Cale d’espacement de
nylon diam. ³⁄₈" x
épaisseur 0,19 (8)
■ Plaque d’espacement en
carton
■ Plaque de pivot - bois
■ Plaque de pivot
supérieure
■ Bride de pivotement
supérieure
■ Cheville de pivotement (2)
■ Charnière inférieure
■ Charnière supérieure
■ Vis n° 6 x ¹⁄₂", tête
plate (2)
■ Vis n° 10 x ⁵⁄₈" , tête ronde
(8)
■ Vis n° 8—32 x ³⁄₈",
Allen (2)
■ Vis n° 8—32 x ¹⁄₂", tête
plate (6)
■ Ferme-porte - partie
supérieure
■ Ferme-porte - partie
inférieure
A.Position de la plaque de
pivot
A
23
³⁄₄
"
(60,33 cm)
29
⁷⁄₈
"
(75,88 cm)
