IMPOR TANT
Le schéma de câblage sappliquant à ce four est situé à lintérieur du compartiment des
composants.
SECTION 5 - SCHÉMAS DE CÂBLAGE

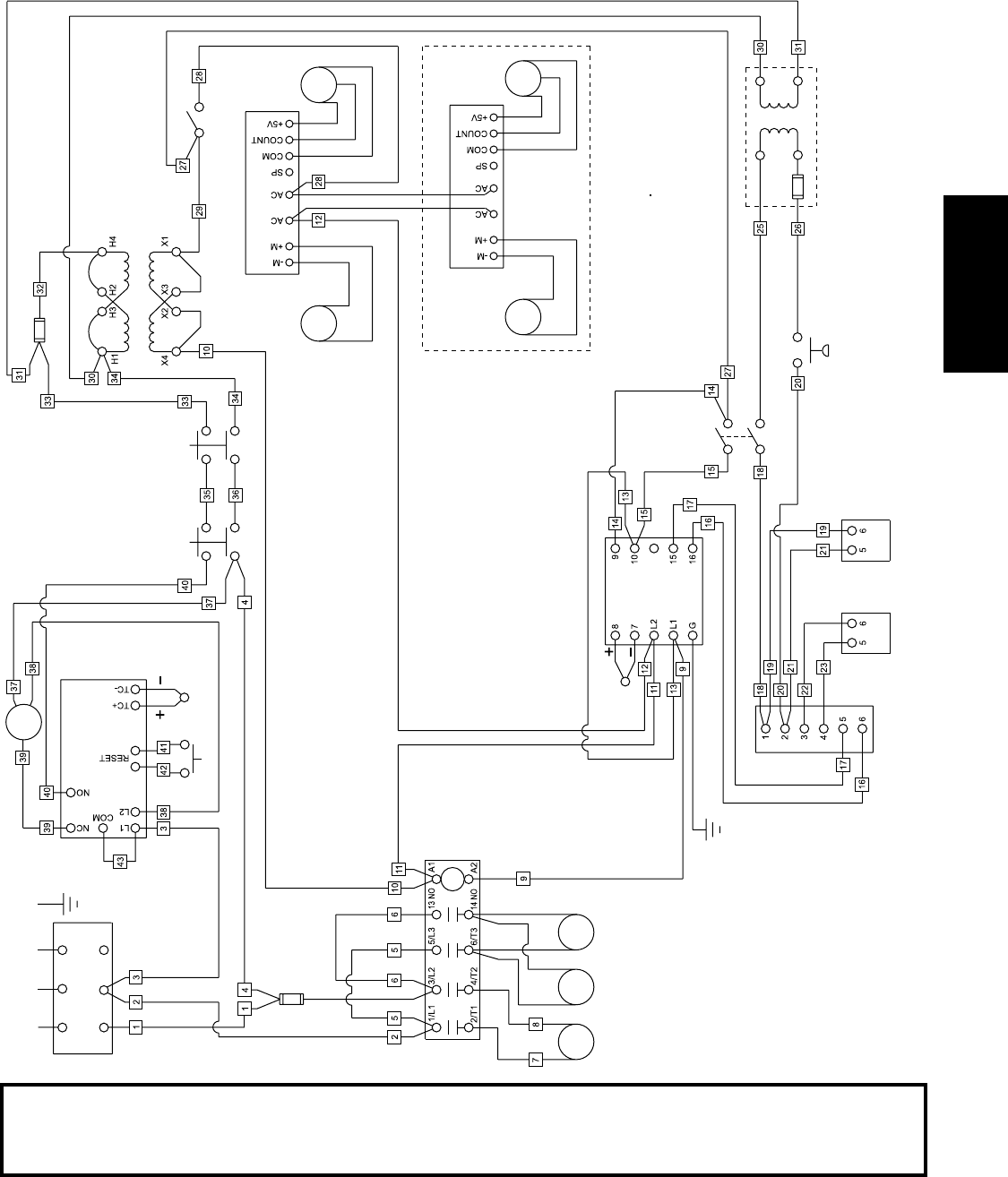

Fig. 5-1  Schéma de câblage, Four à gaz PS536
208/230 V, 60 Hz, 1 Ph
BORNE
L1
L2 N
MODULE DE
COMMANDE À
LIMITE SUP.
BOUTON DE REMISE
À ZÉRO (RESET)
THERMOCOUPLE
TÉMOIN DE REMISE
À ZERO
INTERRUPTEUR
DE SÉCURITÉ
DU
COMPARTIMENT
DES
COMPOSANTS
INTERRUPTEUR
DE SÉCURITÉ
DU
COMPARTIMENT
MOTEUR
DISJONCTEUR 2 A
TRANSFORMATEUR
240 V PRI.
120 V S
RÉGULATEUR DE VITESSE DE TRANSPORTEUR
MOTEUR
DENTRAÎNEMENT
INTERRUPTEUR
DE
SOUFFLERIE
INTERRUPTEUR
DE DÉBIT
DAIR
RÉGULATEUR DE
TEMPÉRATURE
MOTEUR
DE
SOUFFLERIE
VENTILATEUR
VENTILATEUR
THERMOCOUPLE
CONTACTEUR
INTERRUPTEUR DE
TRANSPORTEUR
DISPOSITIF
DE SAISIE
DISJONCTEUR
15 A
RÉGULATEUR DE VITESSE DE
TRANSPORTEUR
MOTEUR
DENTRAÎNEMENT
DISPOSITIF
DE SAISIE
FOURS À BANDE DIVISÉE
SEULEMENT
PANNEAU
AMPLIFICATEUR
VANNE À GAZ
MODULANTE
VANNE À GAZ
COMBINÉE
TRANSFORMATEUR
240 V PRI.
24 V S
