1
5
9
3
7
11
2
6
10
4
8
12
13
14
Panel de Control
Breakers (Panel frontal del Sistema UPS)
1
2
E
F
G
K
A
B
C
D
H
I
J
Q4
Q3
Q2
Q1
Output Manual
Bypass
Bypass
Input
Main
Input
78
8 – Arranque, Apagado y Derivación
Advertencia: El voltaje de salida y la frecuencia del sistema UPS están predeterminados a 220/380V, 50Hz. Si requiere un voltaje de salida
de 230/400V ó 240/415V, o una frecuencia de 60Hz, debe cambiar el voltaje y/o la frecuencia de salida del sistema UPS accediendo al menú
de configuración descrito en la Sección 10-5-2. Debe colocar el sistema UPS en modo de derivación antes de cambiar el voltaje de salida.
No conecte su equipo a la salida del sistema UPS hasta que haya establecido los parámetros correctos.

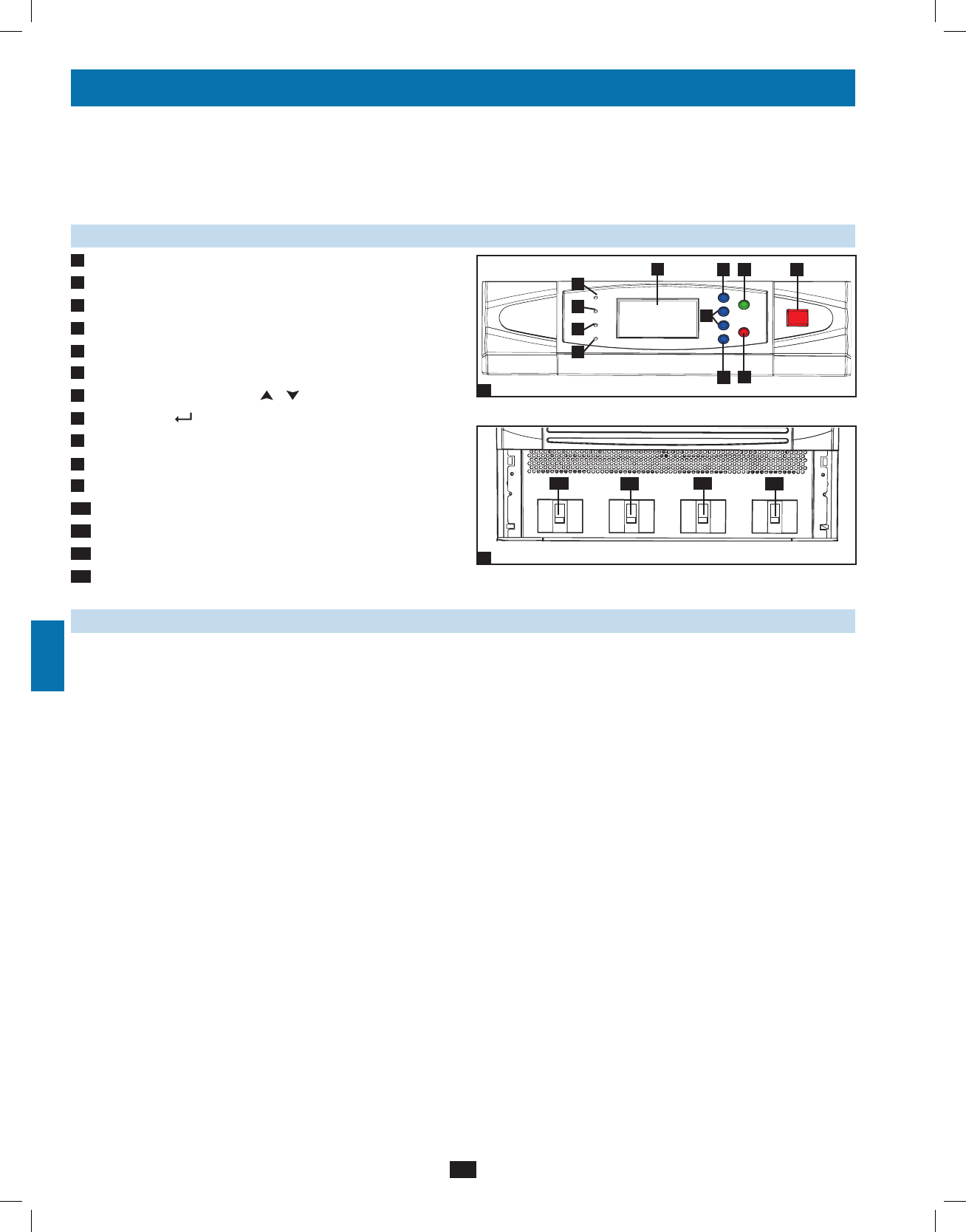

8-1 Diagramas de Tablero de Control y Breaker
• LED “NORMAL”
• LED “BATERÍA”
• LED “DERIVACIÓN”
• LED “FALLA”
• Pantalla de Estado de LCD
• Botón “ESC” (Escape)
• Botones de Desplazamiento ( y )
• Botón Enter ( )
• Botón ON [encendido]
• Botón OFF [apagado]
• Botón “EPO” (Emergency Power Off), Apagado de Emergencia
• Breaker de Circuito de Alimentación Principal
• Breaker de Circuito de Alimentación de Derivación
• Breaker de Circuito de Derivación Manual
• Breaker de Circuito de Salida
8-2 Lista de Comprobación Preliminar (Un solo UPS—SUS)
• Todos los breakers deben estar apagados, incluyendo el breaker del gabinete de batería externa.
• Confirme que no existe voltaje potencial entre Neutro y Tierra.
• Confirme que la fuente de alimentación concuerde con la especificación (voltaje, frecuencia y fase) del sistema UPS.
Nota: Después del arranque, el sistema UPS ejecutará un breve autodiagnóstico y mostrará los resultados en la pantalla LCD. Después de un
autodiagnóstico exitoso, el sistema UPS proporcionará energía de CA a la carga del equipo conectado.
A
B
C
D
E
F
G
H
I
J
K
Q1
Q2
Q3
Q4
