Fonctionnement
Modes de fonctionnement
lor MODE EN LIGNE :
EN LIGNE est le mode de fonctionnement standard de votre système
ASC; lorsque ce mode est utilisé, le matériel connecté à le plus
grand niveau de protection. En mode en ligne, le système ASC
fournit continuellement une sortie CA régulée et recharge le système
des batteries au besoin. Si la puissance d’entrée devient instable,
le système ASC va automatiquement maintenir la sortie d’onde
sinusoïdale à partir des réserves des batteries.

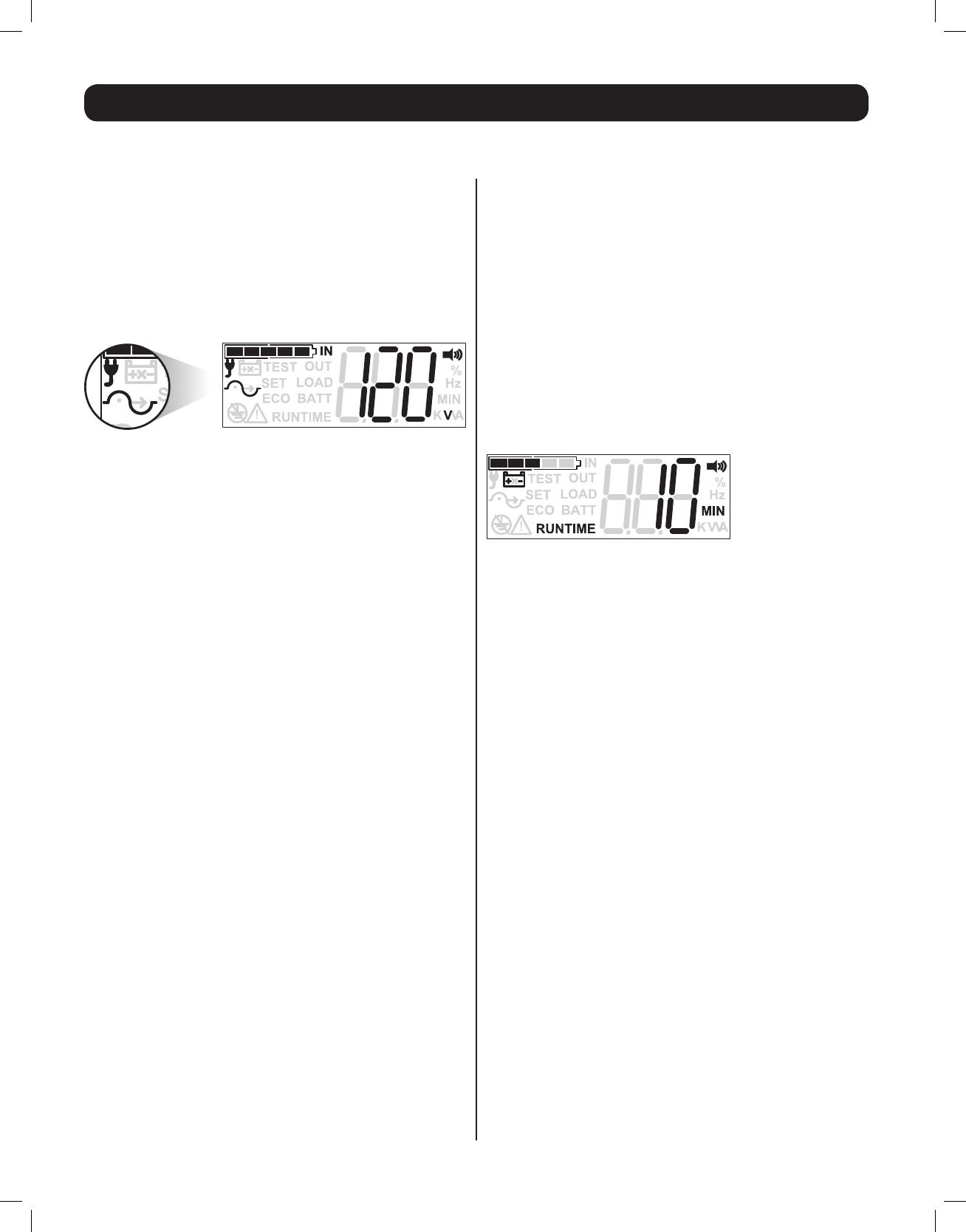

EXEMPLE D’ÉCRAN ACL EN MODE EN LIGNE
ÉLÉMENTS DE L’ÉCRAN ACL QUI CONFIRMENT LE
FONCTIONNEMENT EN MODE EN LIGNE
>ICÔNED’ENTRÉE:SOLIDE(l’alimentationd’entréeestprésente,la
dérivation est disponible)
> ICÔNED’ENTRÉE:CLIGNOTANTE(l’alimentationd’entréeestprésente,
la dérivation n’est pas disponible)
>ICÔNEDEL’ONDESINUSOÏDALE:SOLIDE(confirmelefonctionnement
en ligne en double conversion)
OPTIONS D’AFFICHAGE DE L’ÉCRAN DU MODE EN LIGNE :
Lorsque le système passe en mode en ligne pour la première fois,
l’écran ACL affiche la TENSION D’ENTRÉE. Pour afficher des écrans
d’information additionnels, appuyez sur le bouton « SETUP »
(configuration)àplusieursreprises.Les10écransd’informationsont:
(1)TENSIOND’ENTRÉE,(2)FRÉQUENCED’ENTRÉE,(3)TENSOINDE
SORTIE, (4)FRÉQUENCEDESORTIE,(5)POURCENTAGEDELACHARGE,
(6)KVADELACHARGE,(7)KWDELACHARGE,(8)POURCENTAGEDE
CHARGEDELABATTERIE,(9)TENSIONDELABATTERIE,(10)DURÉE
DEFONCTIONNEMENT ESTIMÉE.Chaquefois quelesystème esten
mode EN LIGNE, l’écran ACL affichera le dernier écran d’information
affiché.
EN MODE BATTERIE :
Lorsqu’en ce mode, le système ASC fournit à l’équipement connecté une
sortie en CA avec onde sinusoïdale dérivée de la batterie. Le mode
batterie est une réponse automatique à une coupure de courant ou à une
fluctuation extrême de tension alors que le système ASC fonctionne en
mode en ligne ou en mode économie. Le système ASC peut également
être démarré à froid manuellement en mode batterie durant une coupure
de courant en appuyant sur le bouton « ON » (marche) et en le maintenant.
Le système ASC se remettra automatiquement en mode en ligne ou en
mode économie une fois le secteur électrique restauré et stable. Pour
arrêter l’alarme sonore, appuyez sur le bouton « ON » (marche). L’alarme
retentira de nouveau pour avertir quand surviennent des conditions de
batteries faibles. Alors que les batteries deviennent complètement à plat,
l’alarme de l’ASC retentira continuellement pendant 5 secondes et la
sortie CA se mettra hors tension.
EXEMPLE D’ÉCRAN ACL EN MODE BATTERIE
ÉLÉMENTS DE L’ÉCRAN ACL QUI CONFIRMENT LE
FONCTIONNEMENT EN MODE BATTERIE
>ICÔNEDE LABATTERIE :ALLUMÉE(CONFIRME LEMODE DE
FONCTIONNEMENTBATTERIE)
OPTIONS D’AFFICHAGE DE L’ÉCRAN DU MODE BATTERIE :
Lorsque le système se met en MODE BATTERIE, l’écran ACL affiche
automatiquement les informations concernant la DURÉE DE
FONCTIONNEMENTESTIMÉE. Pourafficher desécransd’information
additionnels, appuyez sur le bouton « SETUP » (configuration) à
plusieurs reprises.Les 10écrans d’informationsont : (1)TENSION
D’ENTRÉE, (2) FRÉQUENCE D’ENTRÉE, (3) TENSOIN DE SORTIE,
(4) FRÉQUENCE DE SORTIE, (5) POURCENTAGE DE LA CHARGE,
(6)KVADELACHARGE,(7)KWDELACHARGE,(8)POURCENTAGEDE
CHARGEDELABATTERIE,(9)TENSIONDELABATTERIE,(10)DURÉE
DEFONCTIONNEMENTESTIMÉE.
