AVISO: Use el método de instalación indicado abajo que mejor
se adapte a su tipo de pozo.
INSTALACIÓN EN POZO ENTUBADO
1. Verifique que la válvula de pie funcione libremente.
Verifique que la criba esté limpia.
2. Conecte la válvula de pie y la criba al primer largo de la
tubería de aspiración y baje la tubería por el pozo. Agregue
secciones de tubo según se requiera, usando cinta de teflón
en las roscas macho. Verifique que toda la tubería de
aspiración no tenga fugas, de lo contrario la bomba perderá
cebadura y no bombeará. Instale una válvula de pie entre
10 y 20 pies debajo del nivel más bajo al que descenderá el
agua mientras la bomba está funcionando (nivel de agua de
bombeo). La persona que haya perforado el pozo le podrá
proporcionar esta información.
3. Para impedir que entre arena y sedimentos en el sistema de
bombeo, la válvula de pie/criba deberá estar al menos 5
pies por encima del fondo del pozo.
4. Cuando haya alcanzado la profundidad correcta, instale una
junta sanitaria de pozo por encima de la tubería en el
entubado del pozo. Apriete los pernos para sellar el entubado.
5. Cuando se use una válvula de pie, se recomienda usar un
te y un tapón de cebadura según se ilustra en la Figura 5.
INSTALACIÓN EN POZO EXCAVADO
Similar a la instalación en pozo entubado.
INSTALACIÓN EN PUNTO FILTRANTE
1. Conecte la tubería de aspiración al punto filtrante según se
ilustra en la Figura 6. Mantenga el trayecto de la tubería
horizontal lo más corto posible. Use cinta de teflón en las roscas
macho de la tubería. Es posible que se requieran múltiples
puntos filtrantes para suministrar suficiente agua a la bomba.
2. Instale una válvula de retención en la tubería horizontal. La
flecha de flujo en la válvula de retención debe apuntar hacia
la bomba.
TUBERÍA HORIZONTAL
DESDE EL POZO A LA BOMBA
1. Nunca instale una tubería de aspiración menor que el
orificio de aspiración de la bomba.
2. Para ayudar con la cebadura en instalaciones de punto
filtrante, instale una válvula de retención en línea según se
ilustra en la Figura 6. Verifique que la flecha de flujo de la
válvula de retención apunte hacia la bomba.
TAMAÑOS DE LA TUBERÍA DE DESCARGA
1. Si aumenta el tamaño de la tubería de descarga, instale un
reductor en el orificio de descarga de la bomba. No aumente
el tamaño de la tubería en etapas.
2. Cuando la bomba se coloque alejada de los puntos de uso
de agua, será necesario aumentar el tamaño de la tubería
de descarga para reducir las pérdidas de presión
provocadas por la fricción.
• Hasta un trayecto de 100’: El mismo tamaño que el
orificio de descarga de la bomba.
• Trayecto de 100’ a 300’: Aumentar un tamaño de la
tubería.
• Trayecto de 300’ a 600’: Aumentar dos tamaños de la
tubería.
USO PARA REGAR CÉSPED
Esta bomba ha sido diseñada para regar el césped. Su diseño
permite la entrega de una gran cantidad de agua a la presión
máxima del rociador. Puede bombear desde estanques,
cisternas o puntos filtrantes.
La descarga de la bomba se puede dividir para alimentar dos
(2) o más sistemas de regado. La Figura 7 ilustra una descarga
de servicio múltiple.
No se debe usar en un tanque a presión o como bomba de
refuerzo.
32

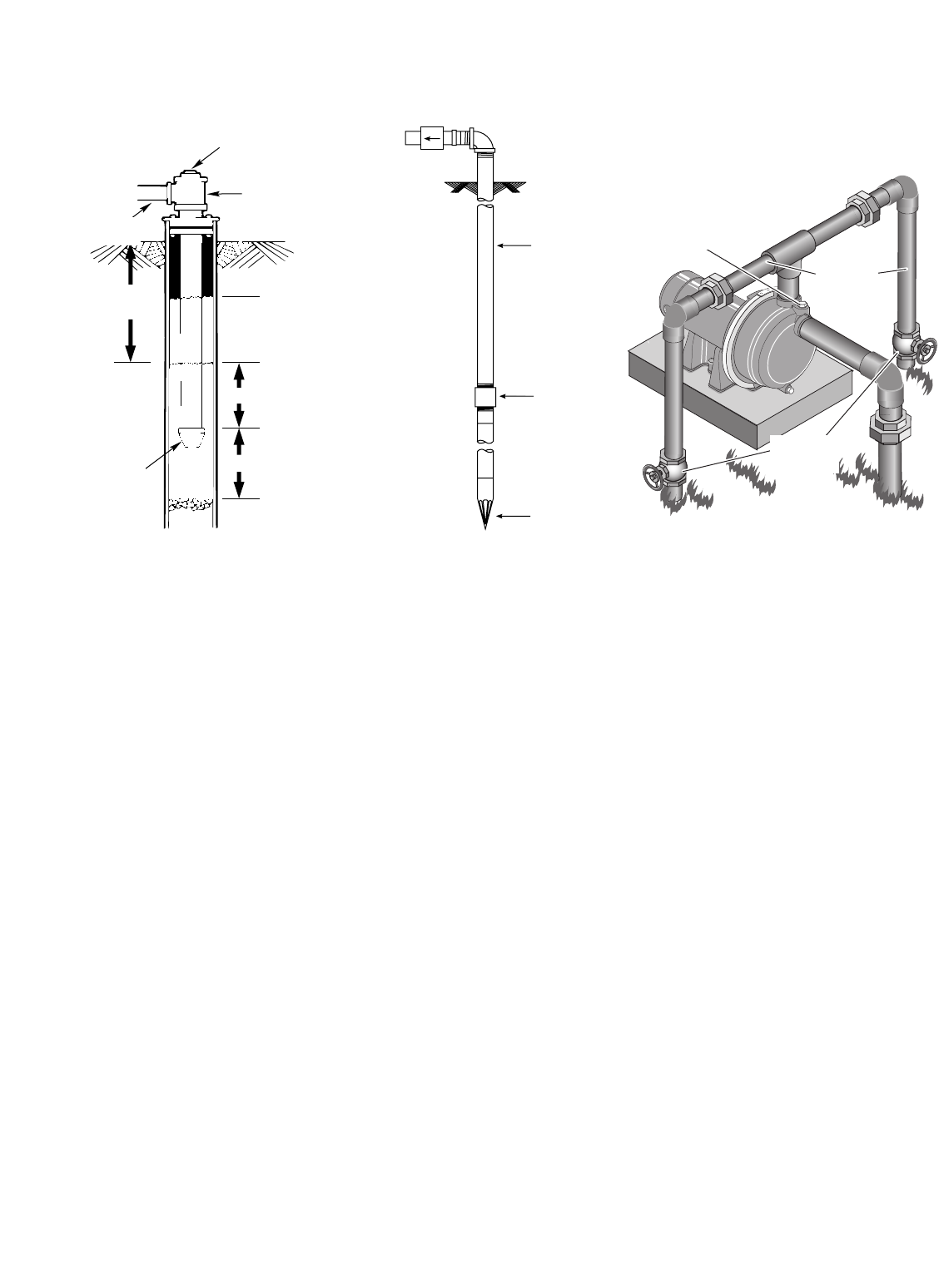

Instalación de la tubería en el pozo
