– 64 –
8. Paper Near-End Sensor

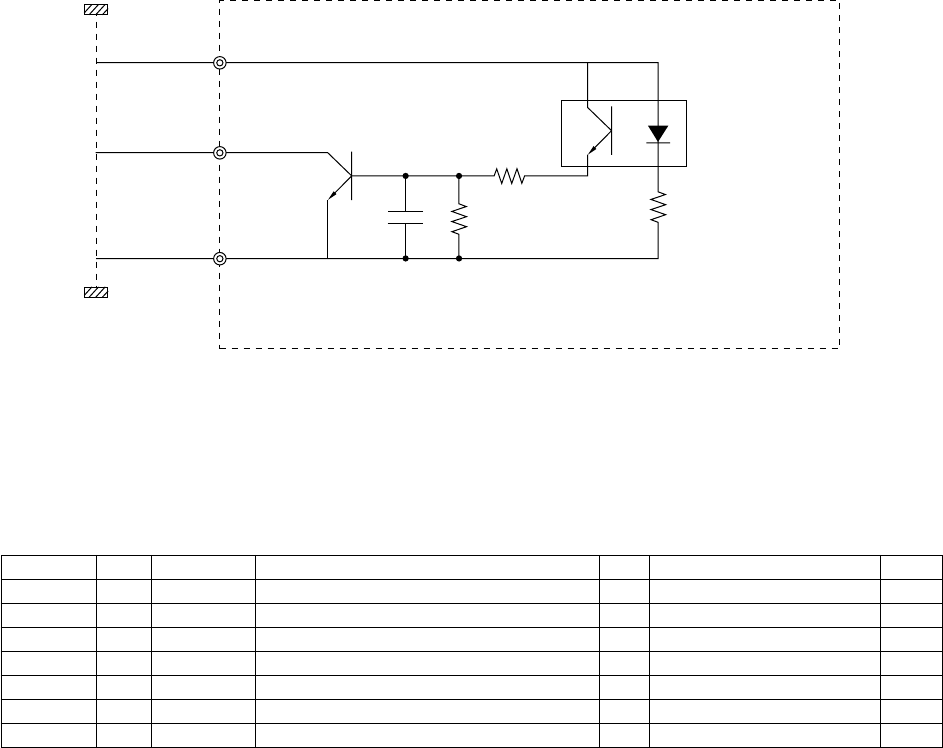

8-1. Circuit Diagram
8-2. Parts List
DRWG.NO. REV. PARTS NO. PARTS NAME Q’TY REMARKS RANK
TR1 07227853 TRANSISTOR 2SC1740SE 1
PS1 08300082 PHOTO-INTERRUPTER PS6002A-KS 1
R1 06051235 RD RESISTOR 12 K-OHM 1/6W 1
R2 06057514 RD RESISTOR 750 OHM 1/6W 1
R3 06053324 RD RESISTOR 3.3 K-OHM 1/6W 1
C1 05532234 CAPACITOR 0.022UF 25V 1
- 30721241 CABLE UNIT 3X270C TSP2 1
BLU2
WHT1
GRN3
R3
3.3K
PSI
PS6002A
R1
12K
C1
0.022µF
R2
750
TRI
C1740
CN3
