Periodic Cleaning (When Replacing Drum)
Maintenance 5-7
Maintenance

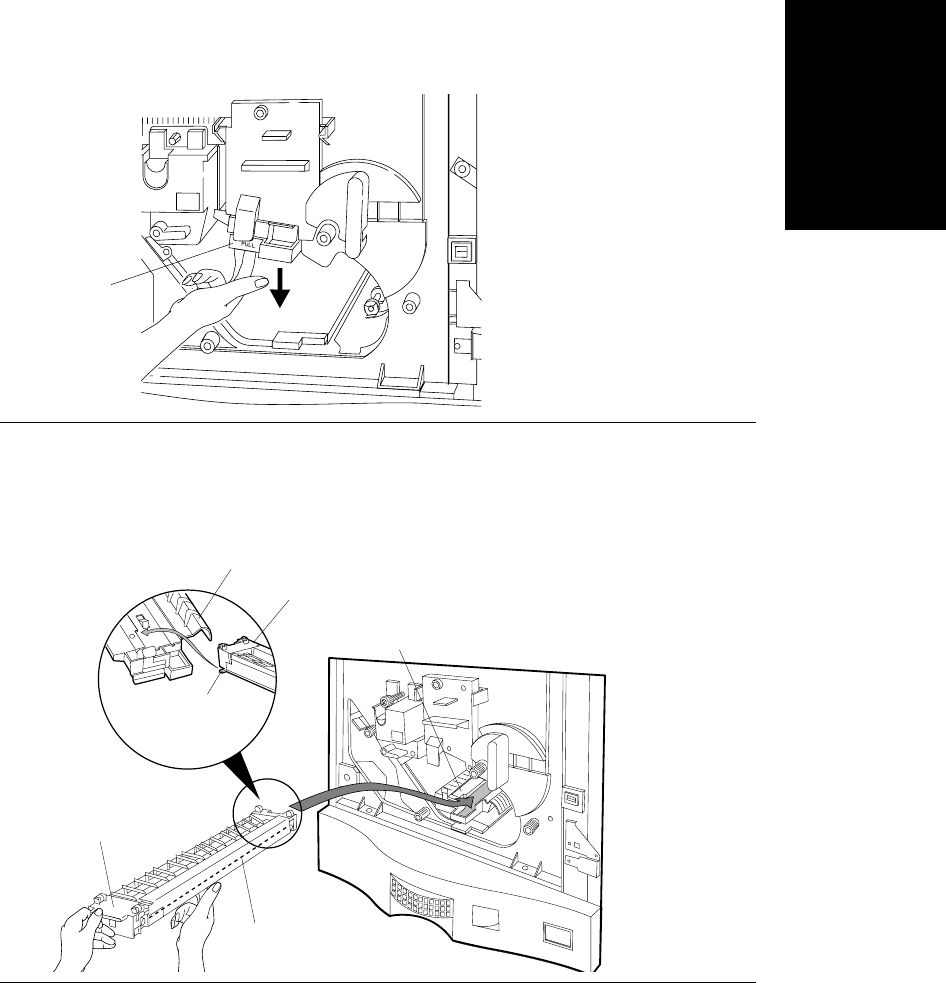

Figure 5-6 Handle 3 and Transfer Assembly Guide
3. Push in and pull up on the transfer assembly to free it from the guide assembly, as shown
in Figure 5-7.
Figure 5-7 Removing the Transfer Assembly
Handle 3
Transfer assembly
Wire
Transfer assembly guide
LTR
Transfer assembly
Transfer assembly guide
Pin
