KP915GV Product Manual
120

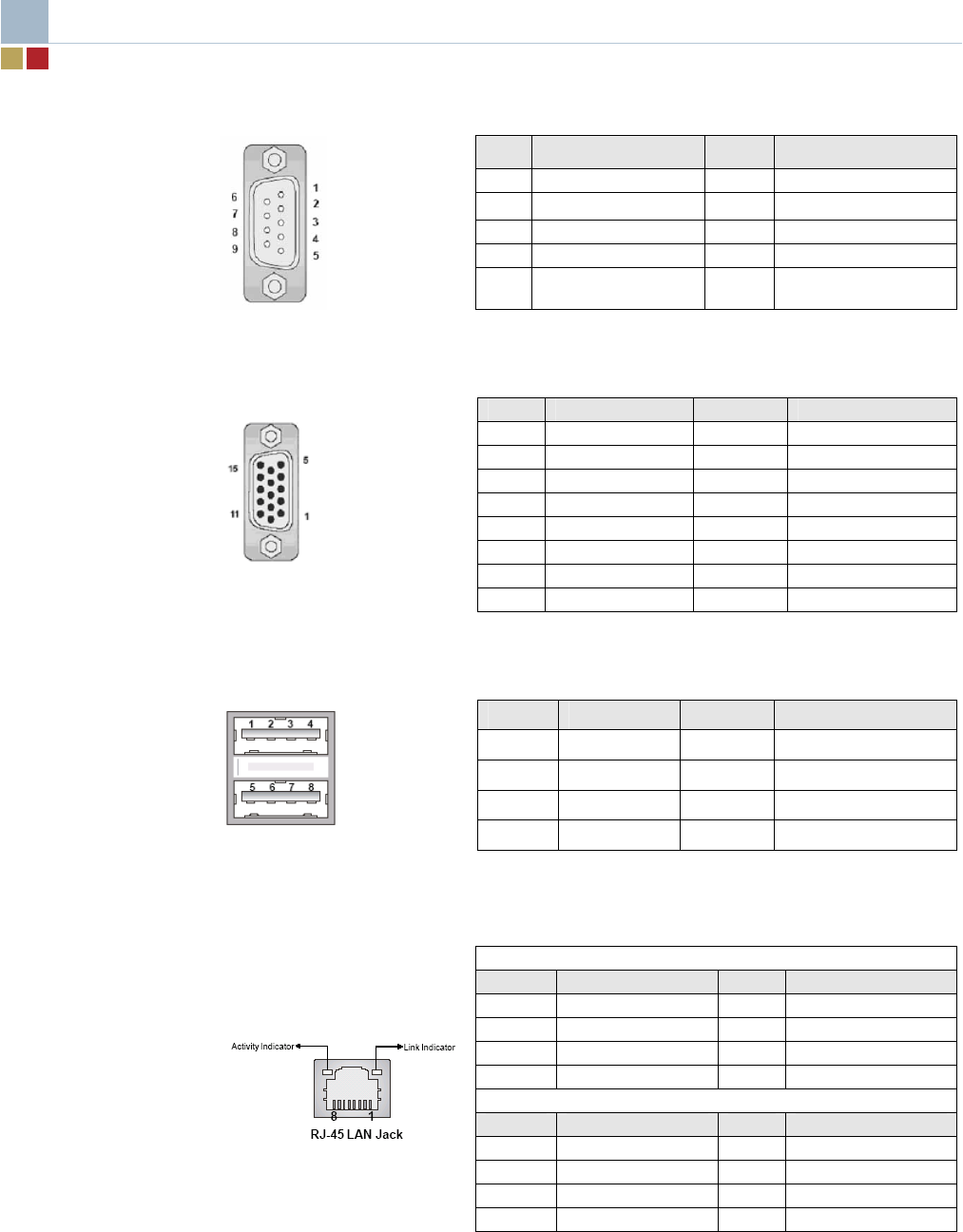

Table 20. Serial Port
Pin SIGNAL Pin SIGNAL
1 DCD 6 DSR
2 SIN 7 RTS
3 SOUT 8 CTS
4 DTR 9 RI
5 GND
Table 21. VGA Port
Pin SIGNAL Pin SIGNAL
1 RED 9 +5V
2 GREEN 10 GND
3 BLUE 11 NC
4 NC 12 SDA
5 GND 13 Horizontal Sync
6 GND 14 Vertical Sync
7 GND 15 SCL
8 GND
Table 22. 2 x Dual Stack USB Ports
Pin SIGNAL Pin SIGNAL
1 VCC 5 VCC
2 DATA0- 6 DATA1-
3 DATA0+ 7 DATA1+
4 GND 8 GND
Table 23. LAN Jack
For 10/100Mbps
Pin SIGNAL Pin SIGNAL
1 TxD+ 5 75R Terminator
2 TxD- 6 RxD-
3 RxD+ 7 75R Terminator
4 75R Terminator 8 75R Terminator
For 10/100/1000Mbps
Pin SIGNAL Pin SIGNAL
1 A+ 5 C-
2 A- 6 B-
3 B+ 7 D+
4 C+ 8 D-
