KP915GV Product Manual
124

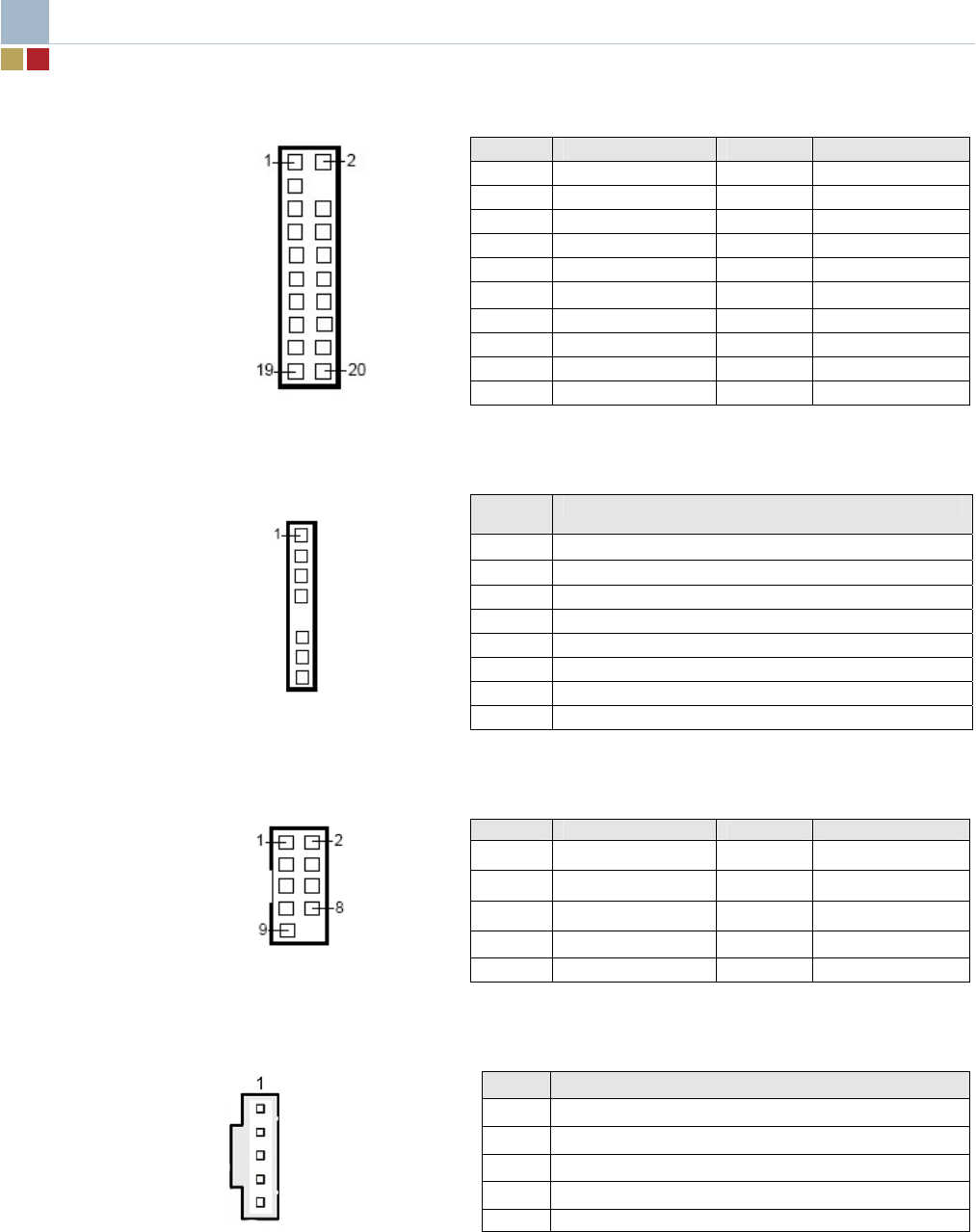

Table 33. TPM Header
Pin SIGNAL Pin SIGNAL
1 LCLK 2 GND
3 LFRAME# 4 KEY PIN
5 LRESET# 6 NC3
7 LAD3 8 LAD2
9 VDD 10 LAD1
11 LAD0 12 GND
13 NC1 14 NC4
15 NC2 16 SERIRQ
17 GND 18 CLKRUNin
19 LPCPDn 20 NC5
Table 34. Complex Programmable Logic Device (CPLD) JTAG Header
Pin SIGNAL
1 VCC_STBY
2 CPLD_TDO
3 CPLD_TDI
4 NC
5 KEY PIN
6 CPLD_TMS
7 GND
8 CPLD_TCK
Table 35. Serial Port 2 Header
Pin SIGNAL Pin SIGNAL
1 DCD 2
DSR
3
RxD
4 RTS
5 TxD 6 CTS
7 DTR 8 RING
9 GND 10 KEY
Table 36. 4 X Internal USB Headers
Pin SIGNAL
1 +5V (fused)
2 DATA-
3 DATA+
4 GND
5 GND
